Tutorial para realizar un Videolaringoscopio con impresora 3d
Para realizar en laringoscopio necesitaras los siguientes materiales
1) Archivos para poder imprimir en molde de la pala del videolaringoscopio en 3d
Usaremos uno con soporte para camara de 5.5 mm que es el que ocupa menos espacio, existen moldes para una pala equivalente al MAC3 de un laringoscopio comun con el que podras intubar el 95% de los pacientes, tambien dejo el molde para una pala equivalente al MAC4 para pacientes muy grandes.
Descargar - Laringoscopio Impresion 3d MAC3
Descargar - Laringoscopio Impresion 3d MAC4
Puedes imprimirlos con tu impresora 3d o pedir que te los impriman en un negocio local (asegurate de usar como minimo 30% de relleno para que tenga buena resistencia)
2) Camara para acoplar al videlaringoscopio
Recomendamos este modelo por la resolucion de la camara y la pontencia de de la luz LED ya que ademas de iluminar muy bien la cavidad bucal actua como desempa;ador al elevar la temperatura de la camara, ademas cuenta con una pantalla de 4,3 pulgadas con muy buena imagen y posibilidad de grabar y quitar fotografias.
Endoscopio 5.5 mm con pantalla
3) Proceso de ensamblaje
Se debe pasar la camara por el canal interno de la pala y ubicarla en el soporte al final de la hoja curva, el soporte tiene exactamente 5.5 mm de diametro (mismo que la camara) si no entra recomendamos lijar un poco la parte interna con un destornillador.

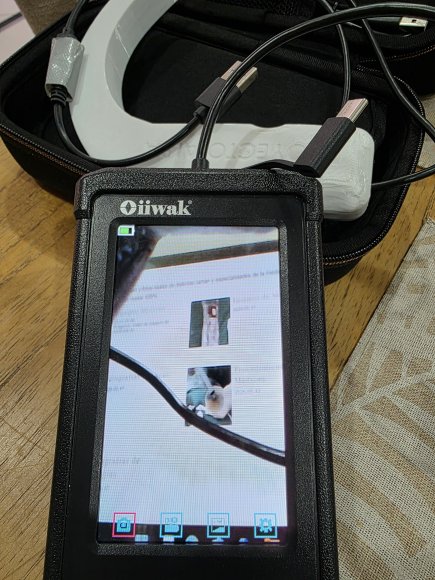

Una vez que paso la camara debemos alinear exactamente la misma como en la fotografia mas abajo
Lo ideal es que alinear la parte de arriba de la camara para que la imagen quede recta con la pantalla parada sobre una superficie plana como en la siguiente foto
Ademas debe verse la punta de la pala como en la siguiente foto para que nos pueda guiar en el proceso de intubacion
Se puede fijar la camara con algun adhesivo medico o silicona neutra para que la misma no se mueva o rote sobre si misma, ya que se perderia la alineacion y dificultaria mucho la intubacion
4) TIPS finales
Se puede realizar con un modelo de camara wifi o con cable y conectarlo directamente al movil o una tablet pero con ese sistema el tiempo para usar el equipo en una emergencia de alarga mas, ademas queda expuesto al fallo o cuelgue de las aplicaciones o la red wifi.
Es impresindible usar el videolaringoscopio con una guia metalica para el tubo endotraqueal, recomendamos este modelo
.
Guia Metalica para videolaringoscopio
No recomendamos fijar la camara con leucoplast o algun tipo de cinta ya que al mojarse o con las maniobras de intubacion se pierde la alineacion de la camara.
